製品紹介-ロータリージョイント:錆に強く抜群の耐久性であらゆる条件に対応する、ニューステンレスロータリージョイントとハイポテンシャルシリーズ

量産型標準品

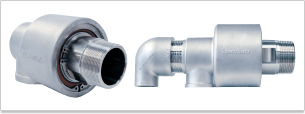

r23series

ロータリージョイントの新しい価値

シールリングに特殊カーボンとSiCセラミックスを採用し、低トルク、高速回転用で軽量、低コストを実現した、New R23シリーズ。
高い耐久性を備えた、ワイドレンジ仕様のTakedaの先進スタンダードモデルです。

r23series

r37series

ロータリージョイントは新しいステージへ

ワイドスパンのプレーンベアリングを備え、タンデムシール機構を組み込んだ、高温高圧の環境でラジアル安定性を発揮する、バランス式アンロック完全無給脂型モデル。メンテナンスフリーなコンパクト設計です。

r37series

その他注文設計

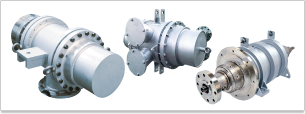

r37

R37シリーズ、完全無給脂タイプの球面メカニカルシールと、カーボンプレーンペアリングの大口径モデルです。
主に、チューブドライヤー等のスチーム乾燥機の用途に使用されます。流体量に対応して、90Aサイズから500A位の設計製作を致します。

r37

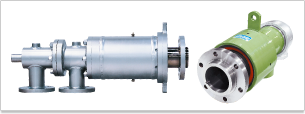

r40

本モデルのロータリージョイントは、当社のメカニカルシール設計製造規格”TDS/TQCM”によるバランス・オーバーバランス・アンダーバランス式の各ノウハウによりご要求の仕様に基づいて設計、製作を行います。

r40

r43
fw4355cds

メイン給液部のガスケットはPTFE+Siの一体径製品を使用し、耐熱、耐酸、耐脆化に対応し、総合性能を向上させています。

fw4355cds

fr4335dhw

fr4335dhw

fr4335dh5

fr4335dh5

fs7980ga

fs7980ga

HDグリースシールド仕様
2年間または15,000時間の無給脂運転。グリースチャージのメンテナンスフリー仕様です。

r50

腹通路式フランジ取り付けタイプ

リークが有りませんからドレン配管は不要です。アンコイラー、マンドレル開閉用他、その他、油圧ロータリージョイントの特注品の設計製作のご相談お受けいたします。

r50

r50

w50

異流体や圧力を同時に分離輸送するロータリージョイントです。製鉄から医療用まで真空エアから作動油流体の分配輸送に適応し様々な流体に対応した設計製作を行います。

w50

w50

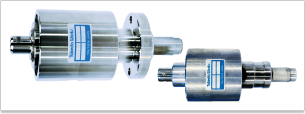

r60

回転する流体輸送管の外径側に装着するロータリージョイントです。本型式はご要求の使用条件に適応した、任意の設計仕様に基づき製造されます。

r60

r40(オプション)
sw8020

SWは内径ø500以上のロールやドラムのサイホン式ドレン回収用に使用される可動式のエルボジョイントです。製品はテフロンシールを使用し、最高230℃までの使用が可能です。インターナルパイプとの接合部は、G(PF)右ネジでロックナット締め付けを標準とし、サイホンホースとの結合部は、つねにRc(PT)右ネジです。

sw8020

sy8040

SYは内径ø500以下のロールやドラムのサイホン式ドレン回収用に使用される自在可動のホースです。製品はステンレス製のセミインターロックを使用し、最高200℃までの使用が可能です。インターナルパイプとの結合部はRc(PT)ネジで回転方向と締り勝手にする必要があります。長さ(L)はロール内径により「タレ下り寸法」とともに当社にて決定致します。

sy8040

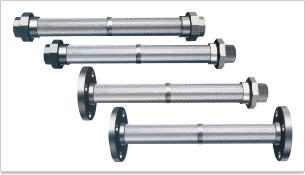

fl07

金属管を加工したもので「クラック」の心配がなく、耐久性・耐圧・耐蝕性に優れ、抜群の耐久性を実証しています。
とくに柔軟性に富んだ構造による耐振性は高く評価されています。
オールステンレス製も各タイプ揃えています。

fl07
